參數:
鉗口開口 55mm
直流電流 400/1500A ±(2.5%+10d)
交流電流 400/2000A ±(2.5%+10d)
直流電壓 0.4/4/40/400/1000V ±(0.7%+1d) ±(0.8%+3d)
交流電壓 4/40/400/700V ±(0.8%+5d) ±(1.0%+10d)
電 容 4n/40n/400n/4μ/100μF ±(4.0%+10d)
電 阻 400/4K/40K/400K/4M/40MΩ±(1.2%+1d) ±(3%+3d)
通斷測試 低于 90Ω,蜂鳴發聲
頻 率 40/400/4K/40K/2MHz ±(4.0%+10d)
溫 度 400~750℃(752~1382 oF)±(1.0%+5d)0~400℃(32~752 oF) ±(1.0%+3d)
-40~0℃(-40~32 oF) ±(1.0%+6d)
操作溫度 0~40℃ (32~104oF) 濕度<80%
產品尺寸 280x100x42mm
凈 含 量 約520g,含電池
符合國際安全標準 EN61010-1,CAT III,600V; CATII,1000V

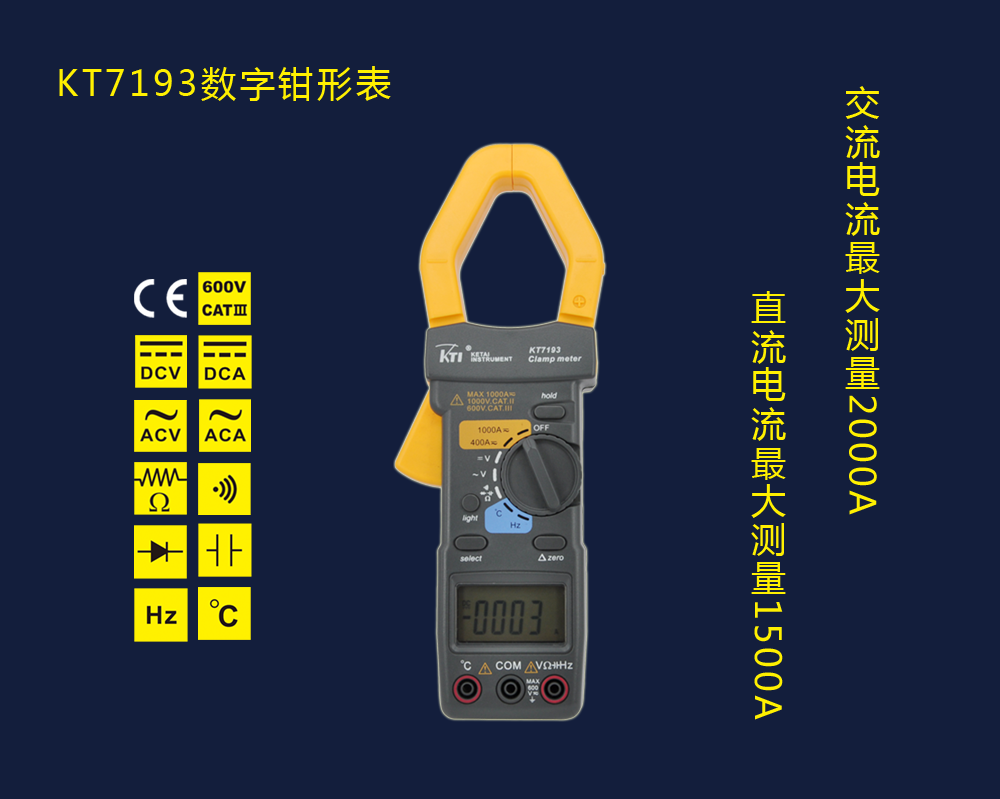

KT7193交直流鉗型表可以測量交流電流最大2000A;直流電流最大1500A。
指針鉗型表是通過鉗頭感應得到電流,在進行變換時,儀表表頭得到讀數。
注意在測量中,鉗頭夾持回路中的單個導線,才能正確測量回路中的電流大小。
測量時把單根導線夾持在鉗頭的中心位置(在左右鉗頭有"一"標記連線的中心),使之位移度誤差最小。

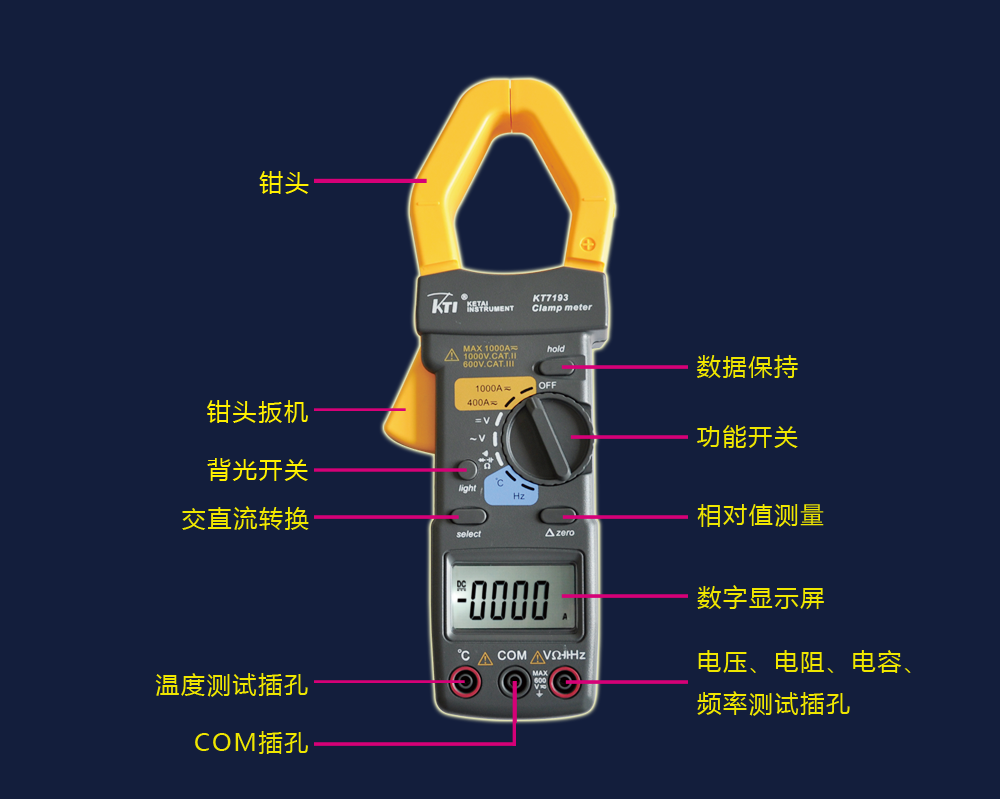

KT7193在鉗頭上有“+”符號(鉗頭右下角)其物理意義是當測量直流電流時,如果顯示屏出現“-”符號,說明直流電流的方向與鉗頭夾持流進的方向相反,即流出方向。
如果顯示屏不出現“-”符號,那么流過鉗頭的電流方向與夾持的方向相同,流進鉗頭。
這對于識別直流電流的方向相當有用,特別是對直流電機轉動方向的識別是很重要的。
